청주에어컨 동남지구 시스템 에어컨 신규 설치

안녕하세요. 연구소 소장 김남호 입니다.

오래만에 포스팅을 진행 합니다. 오늘은 시스템 에어컨 설치 현장으로 모시겠습니다.

이 현장은 시스템 에어컨 싱글 2대 설치 현장입니다.

보통 가정용 에어컨의 경우 현장 방문후 즉석에서 배관 작업 및 설치가 이루어 지는 반면

시스템 에어컨이나 중대형 에어컨의 경우 이전설치가 아닌 이상 즉석 설치는 힘듭니다.

하여 보통 시스템 에어컨 설치는 경우에 따라 두 가지 방법으로 진행 됩니다.

첫번째~

1. 현장 방문 및 설치 견적 진행

2. 시스템 에어컨 설치

두번째~

1. 현장 방문 및 설치 견적 진행

2. 선배관 작업 및 드레인 작업

3. 시스템 에어컨 기계 설치 작업

위 두 경우를 보시면 첫번째의 경우 내부 인테리어 진행 없이 바로 설치 되는 경우이며

두번째의 경우는 인테리어와 함께 진행 될 경우 인테리어 일정에 맞추어 작업이 진행

되는 경우 입니다.

이번 현장은 두번째 경우 입니다.

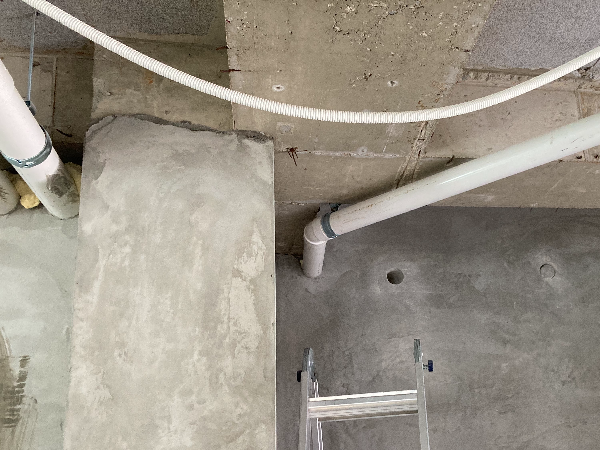

위 사진중 왼쪽 2개 사진은 에어컨이 설치될 천정이구요, 마지막 사진은 배관과 드레인이 지나갈 공간입니다.

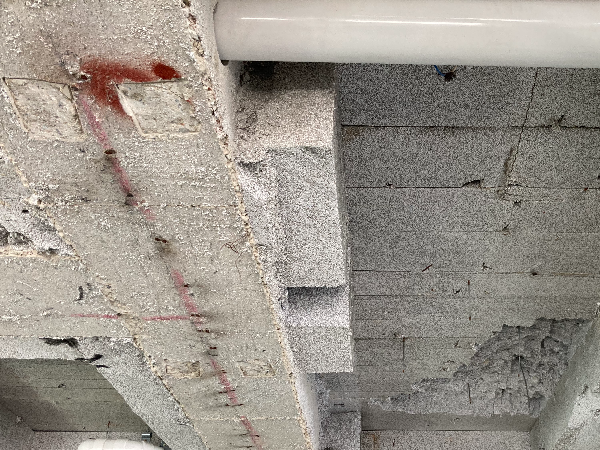

현장의 특징이 1층인데도 천정에 저렇게 단열을 위해 200T 스티로폼으로 단열 작업을 해놓았습니다......

저희는...... 현장 인테리어의 특성상.... 기계가 설치될 부분의 스티로폼을.............. 까대기 해야 했습니다....... ㅜㅜ

선배관 작업 전 스티로폼을 기계 사이즈 만큼...... 까대기를 하고 있습니다...... ...

시간도 시간이지만.... 시티로폼 폐기물이..... 종량제 봉투로... 6~7개 나온듯 합니다.......

한명은... 천정 까대기를 함과 동시에 다른 한쪽에서는 배관이 지나갈 구멍을 타공합니다......

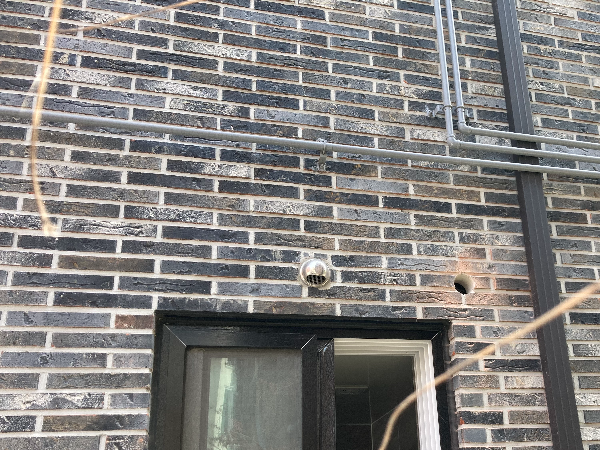

내부에서 화장실 천정으로 한방... 외부에서 화장실 천정으로 한방.... 총 두방을 타공 합니다...

타공 할 때... 시끄럽게 해드려 죄송합니다... 입주자 분들께서 시끄럽다고... 항의를....ㅜㅜ

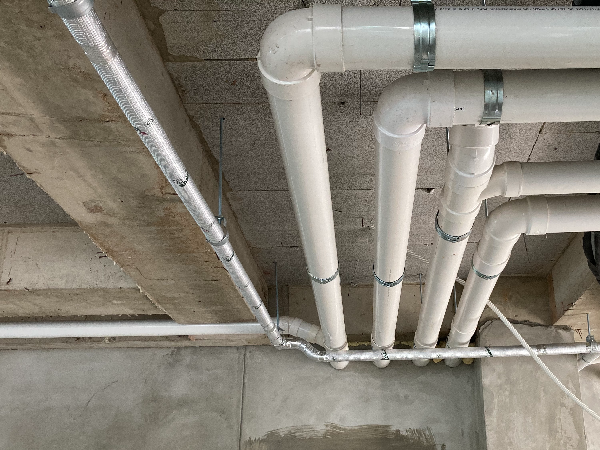

구멍 타공후 본격적으로 드레인과 배관 작업을 진행 합니다.

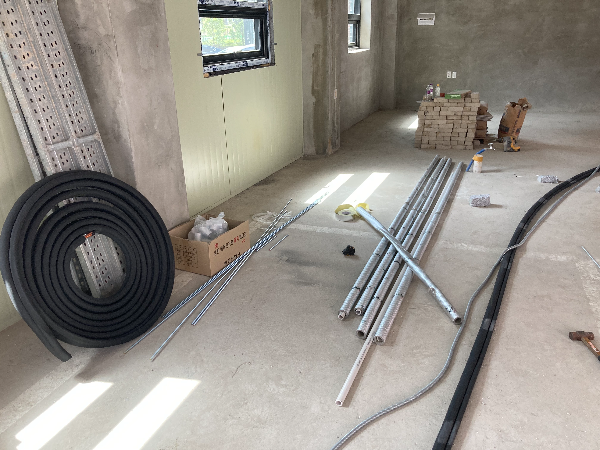

자재를 준비하고 천정에 행거 작업을 마진후 배관과 드레인을 마무리 합니다.

천고 문제로 드레인은 외부로 빠지지 못해 내부 주방 내부에 마감 하도록 사장님과 협의 완료!!!

선배관 작업이 끝났습니다...~~ 이제 인테리어 진행상황에 맞추어 기계를 설치하러 다시 와야 합니다~~

1주일후~~~~

인테리어 사장님과 연락 하여. 인테리어 형태가 에어컨을 천정속에 안보이게 집어 넣고 바람 나오는 곳만

그릴처럼 만들어 숨기신다고 하시어... 기계 설치 완료 후에 인테리어 진행 하기로 협의!!

그럼 이제 기계를 달아야 합니다...

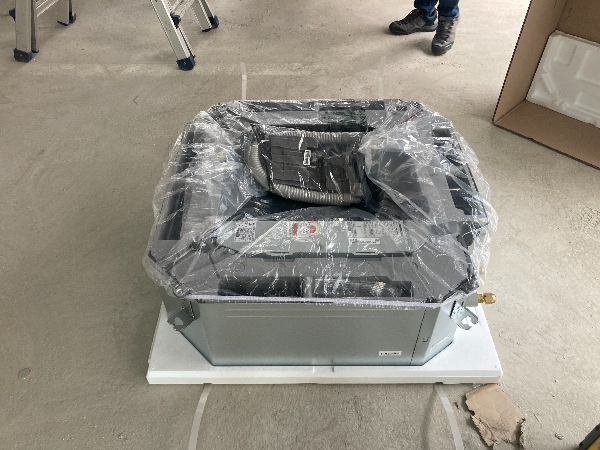

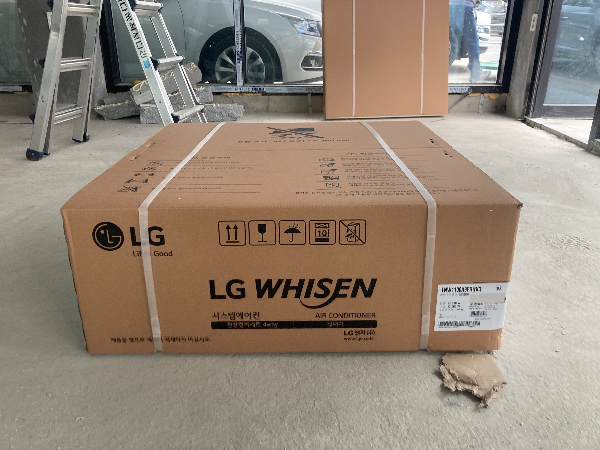

기계의 포장을 뜯습니다....... 에어컨의 뽀얀 속살이 드러납니다.........;;;

내장재 스티로폼이..... 하얀색에서 회색 시티로폼으로 바뀌었습니다..... 재질도 더 딴딴해진거 같네요... 굿..!

자 이제 기계를 걸 수 있도록 셋트 앙카 작업을 진행 합니다.

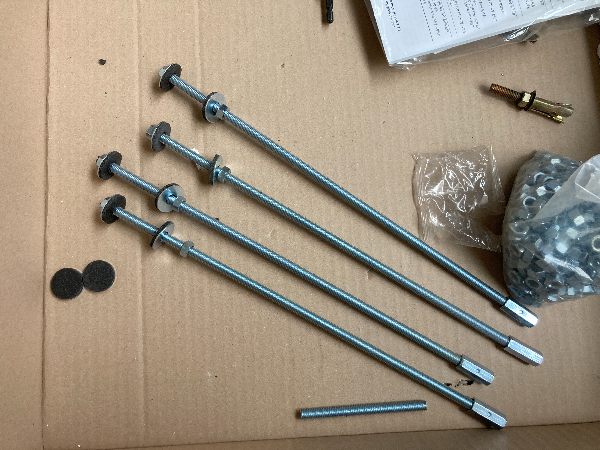

설치될 기계 자리에서 전산볼트길이에 맞추어 절단 해준 후 셋트 앙카를 위치에 맞춰서 타공 해줍니다.

그리고 상기 사진과 같이 전산 볼트 4개를 천정에 설치 하여 줍니다. 이제 실내기를 걸 차례 입니다.

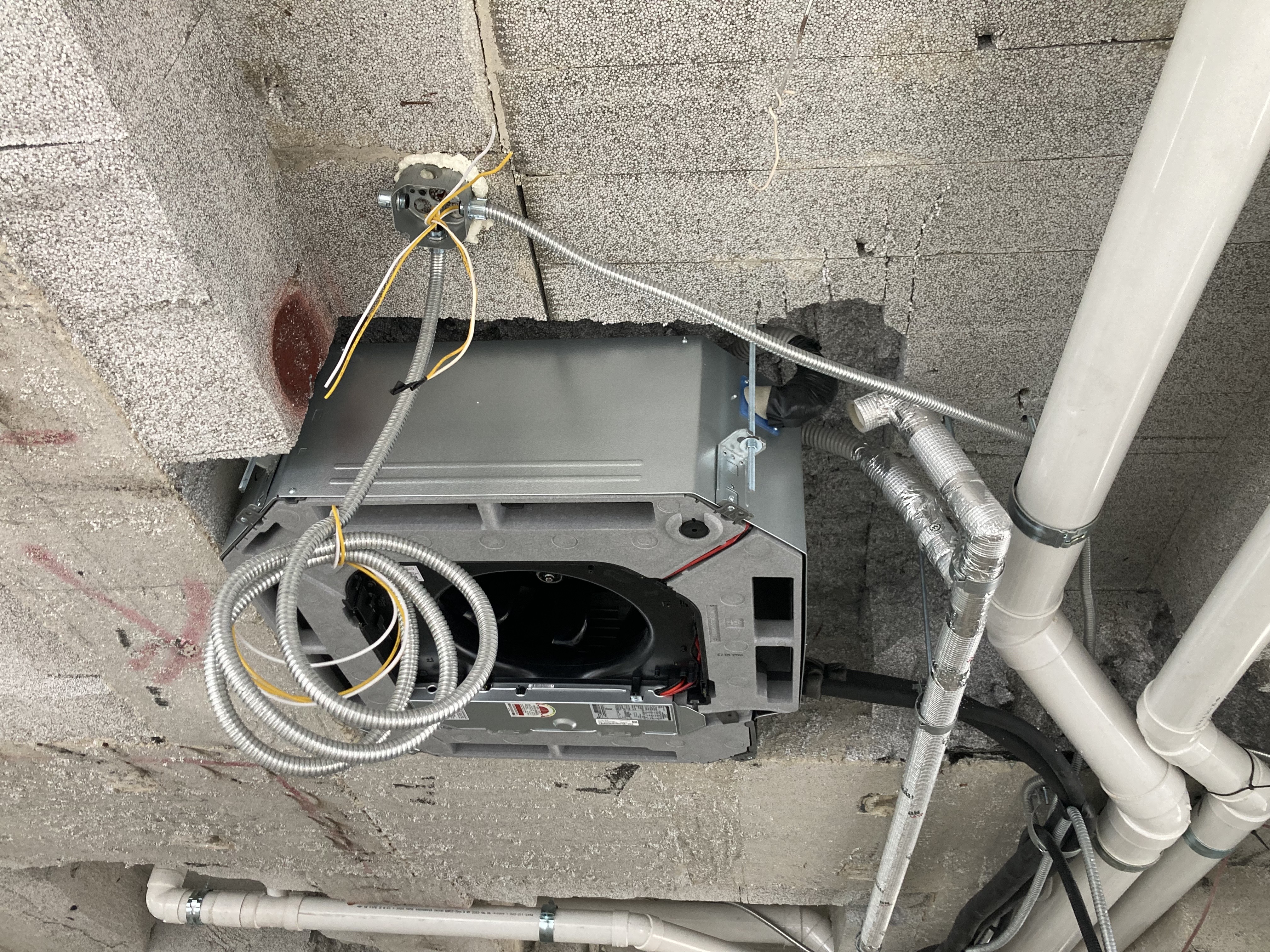

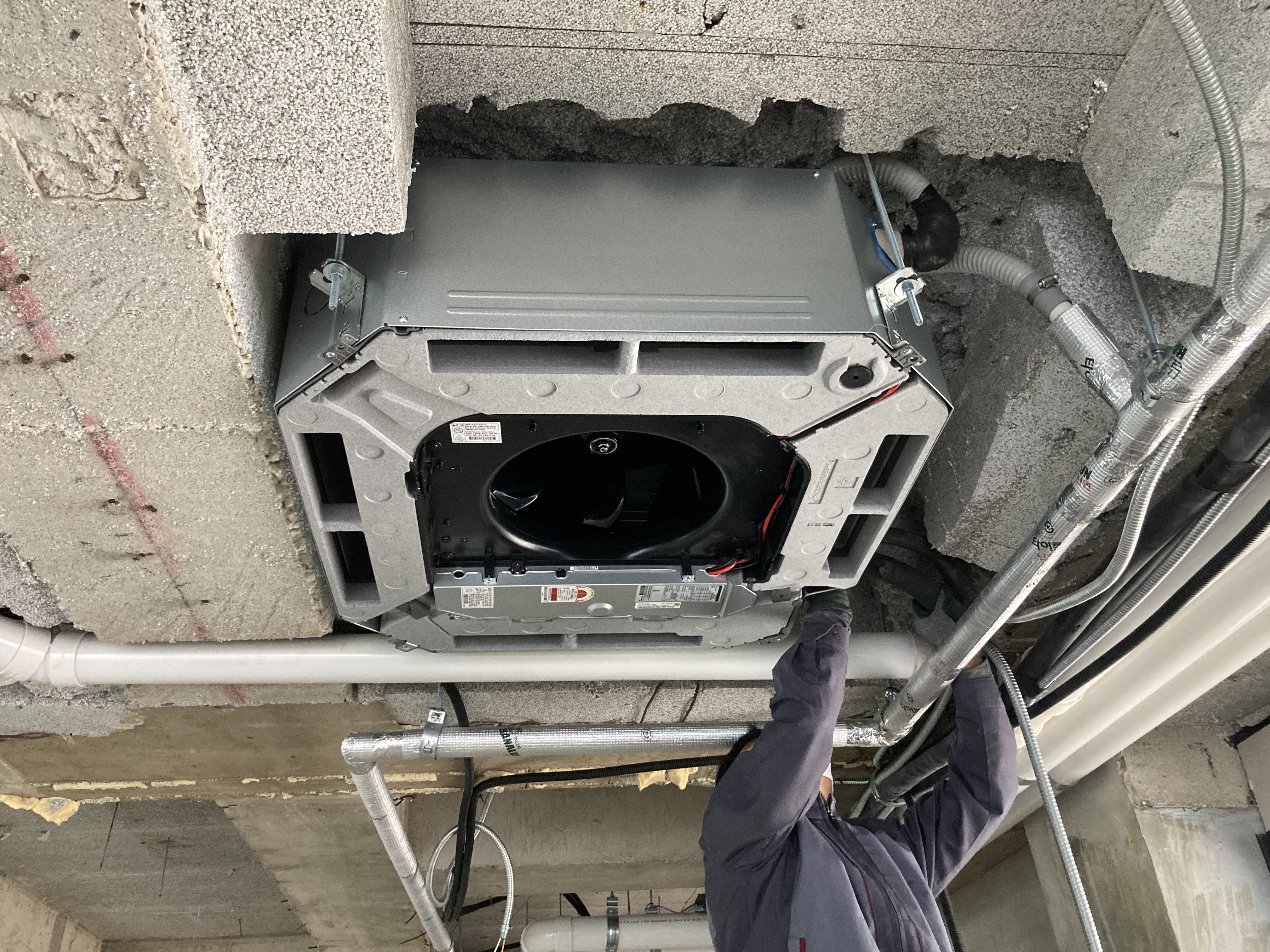

둘이서 실내기를 들어올려 천정에 안착 시킨후 수평 작업 및 배관 연결 및 드레인 연결 작업을 완료 하여 줍니다.

두번째 사진은 드레인 배관 끝단에 숨구멍 하나 만들어 주었습니다.

이 숨구멍은 드레인 배관이 길어지면 하나씩 만들어 주어야 합니다. 그래야 드레인이 원만하게 진행 되오니

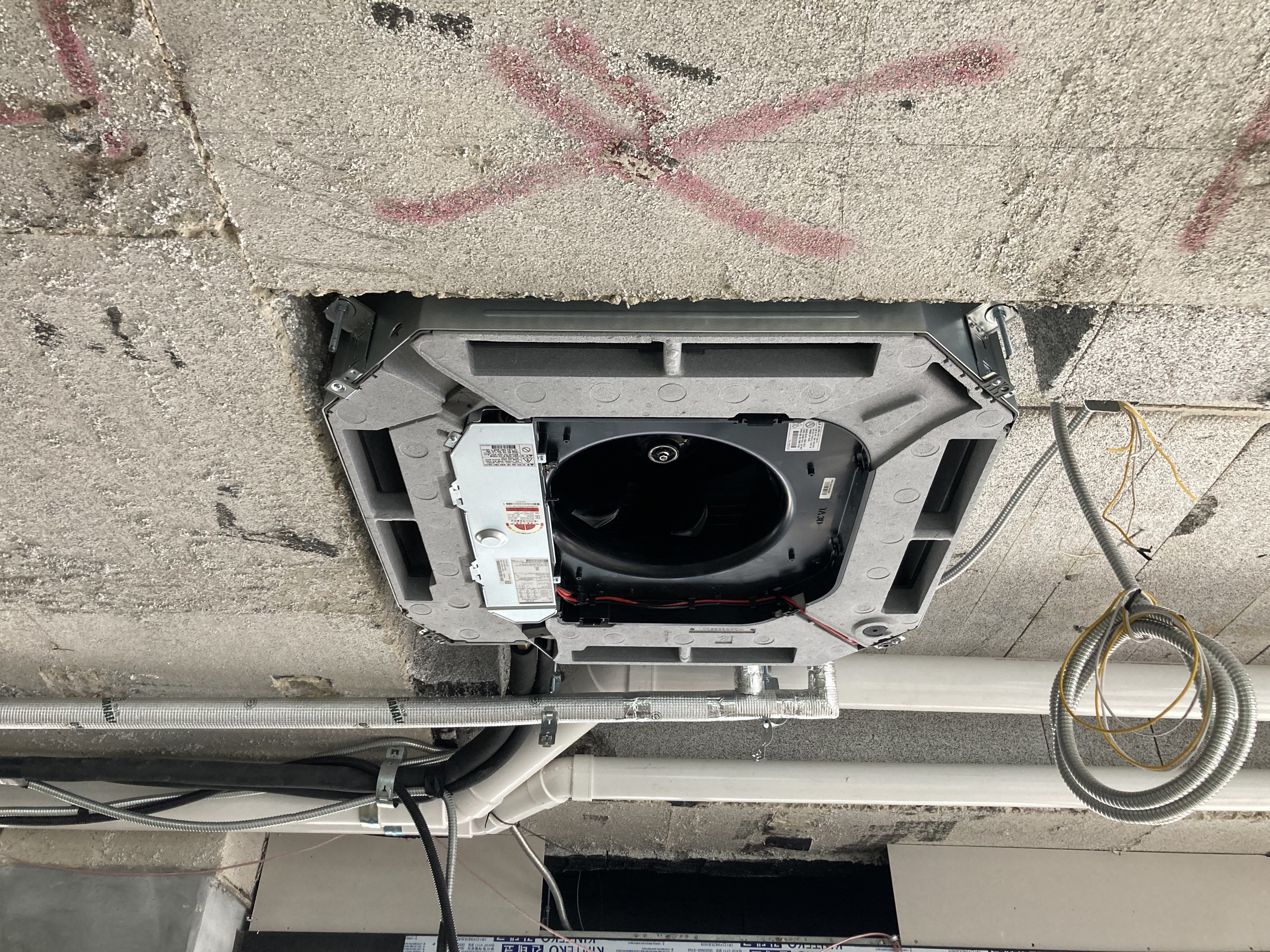

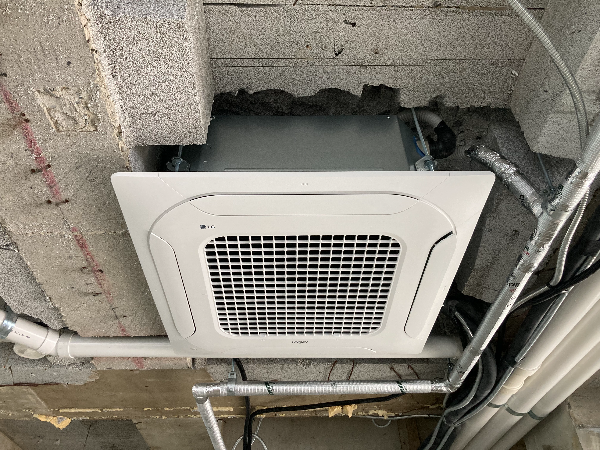

참고 바랍니다. 기계 본체 설치가 완료 되었습니다. 이제는 판넬 부착 할 차례 입니다.

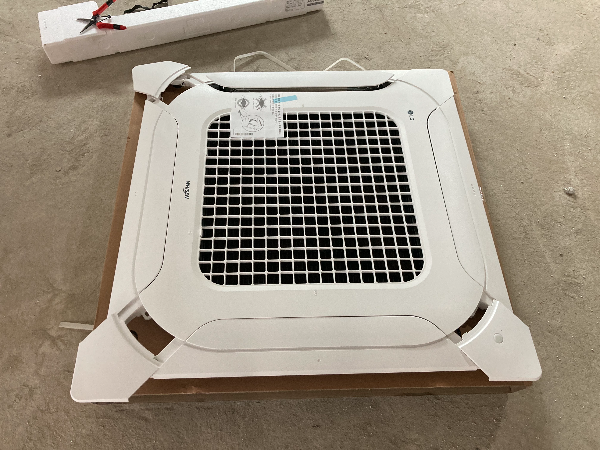

프론트 판넬 박스 개봉!!! 뽀얀....................... ㅡㅡ;;;

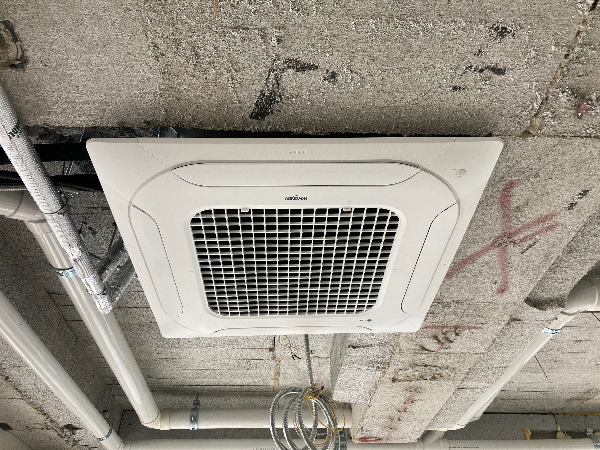

흠흠... 판넬을 부착 합니다.!!!~~ 끄~~~~~~~~~~~~~읕....

이 아니고...... 이 현장은 에어컨을 설치 한후에 인테리어가 진행 되므로..... 마지막 사진처럼.... 보양 작업을 철저하게

해 줍니다.... 그래야... 목공 작업중 생기는 먼지들이.... 판넬에 들러 붙지 않아요..~~!!!!

청주에어컨 만의 꼼꼼함은..... 굳!!!

끝으로... 실외기 설치 까지 완료 하였습니다.

이번 현장은.. 총 3회 방문하여 진행 되었습니다.

1. 방문 및 견적, 2. 선배관 작업, 3. 설치!!!

하지만... 아직 시운전 못 한것은.... 함정!!!! ㅜㅜ

이유는..... 전기작업 미완료.... ㅜㅜ 한전에서 승압 작업이 5월 중순에나 된다고 하여....

인테리어 완료후에 재방문 하여 시운전을 해주어야 합니다~~~.

오늘의 현장 끝~~~~~ 다음 포스팅은 시운전 방법에 대해... 살짝 올려 보도록 하겠습니다.

감사합니다~~~
